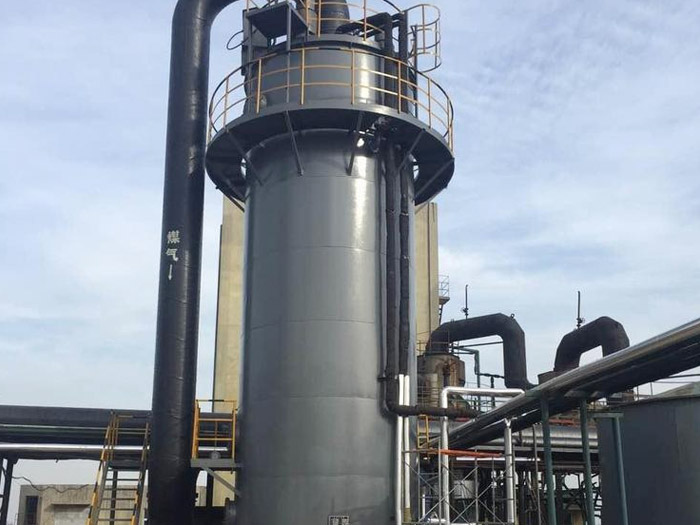

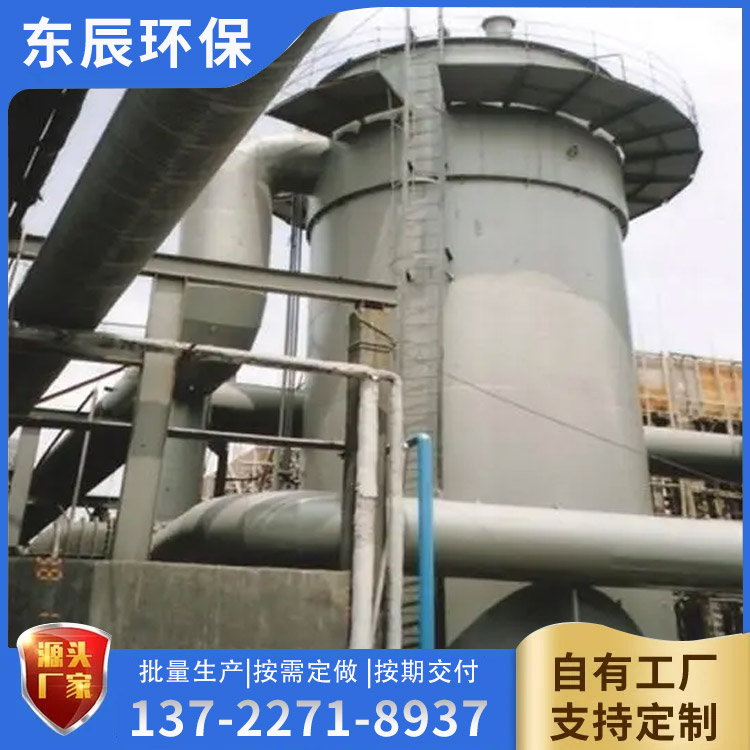

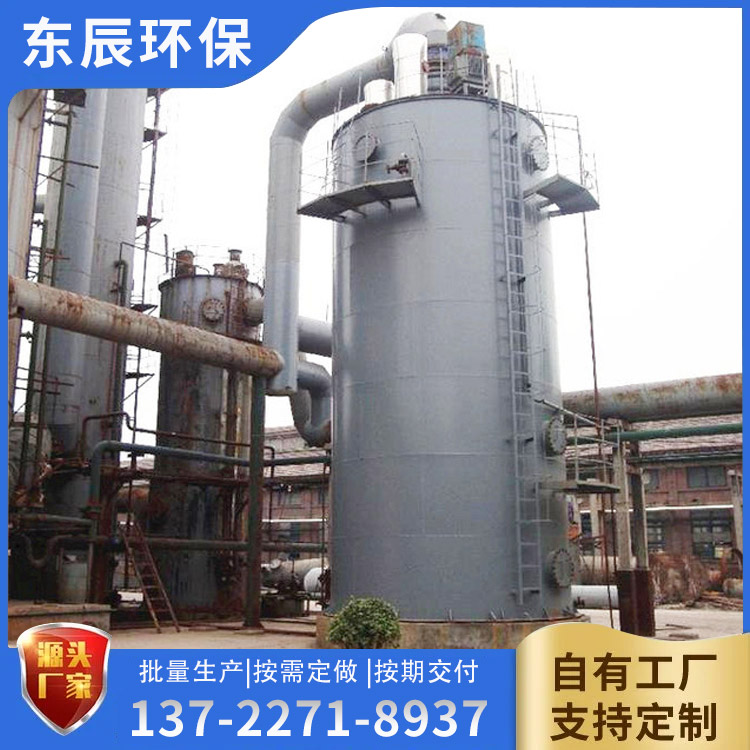

同心圓電捕焦油器由數個不同直徑的圓筒組成，以同一垂直軸為圓心，并以同一間距套在一起而組成的沉淀極。由于電暈極之間的同性相斥，會使電場出現穴位小空沒事，即場強洞穴。易造成氣體在洞穴中短路流失，降低捕集效果；同時，同心圓電捕焦油器的制造精度要求高，安裝調試極為嚴格，在制造、安裝和運輸過程中較易使同心度、水平度和垂直度產生變化，均會造成陰陽極之間或其它部件間產生放電現象，難以達到要示的電壓，直接影響焦油塵的捕集效率，還易使電瓷瓶擊穿毀壞。同心圓電捕焦油器具有流通面積大、氣體流速低和耗鋼材少等優點。
同心圓電捕焦油器系統由：噴淋塔、電捕塔兩大部分組成。
1.其中噴淋塔包含有：
（1）噴淋塔：主要是把瀝青煙氣體當中（混捏鍋含油粉塵）含有塵體利用水霧和氣分離開，沉淀到沉淀池中。
（2）消防塔---一方面起電捕塔消防作用，另一方面給噴淋塔補水作用；
（3）循環系統：由供水泵、循環泵、備用泵及循環閥門組等。
（4）水、氣分離器：把氣體中的水分離開。
2.電捕塔：由（1）電捕塔、（2）電源控制柜、（3）高壓硅整流器等組成。
3.排氣裝置：（1）引風機、（2）煙囪等。
同心圓電捕焦油器特點：
（1）凈化效果好，L—C電源能使電場充分電暈，而不容易轉化為貫穿性的火花擊穿。
（2）即使產生擊穿通道，由于電源輸出電流不能增加，電場恢復訊速。
（3）有良好電壓自動跟蹤性能。
（4）能克服電暈電流“封閉”現象。
（5）運行性高，故障率低，因控制部分主要元件是電抗器、電容器、接觸器，沒有復雜的電子電路，壽命長。
（6）線路結構簡單，調試維修方便。
（7）可以多臺并聯使用。
（8）具有過壓保護電路，能自動報警和跳閘。
